针对柔性屏行业特征，优飞迪为客户提供从柔性测试方案设计、柔性测试设备定制到柔性仿真应用软件以及柔性仿真服务全流程解决方案。

试验类型及设备

翻书式弯折设备

• 模拟弯折手机的真实状态

• 弯折区域固定（一般宽度为πR）

• 非弯折区全贴合

• 弯折区无额外拉伸作用力

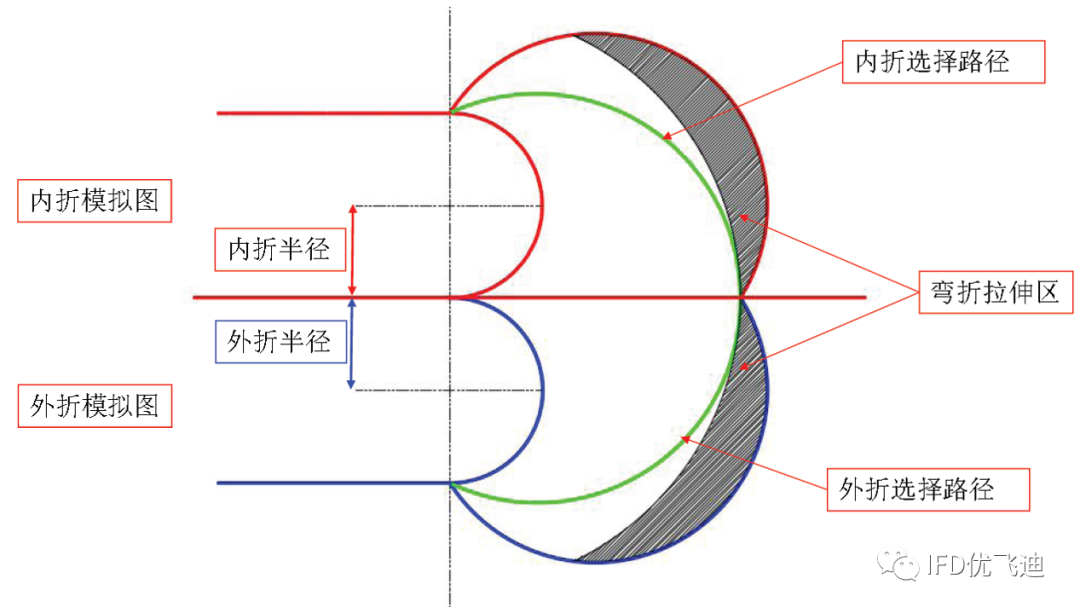

• 对于内折/弯折，均需要避开弯折拉伸区

翻书式弯折-治具

• 针对多种不同R（包括内R，外R）的需求，本方案中的治具提供简单、便捷、精准的配件更换模式

• 不同的R工装的切换，做到10分钟完成

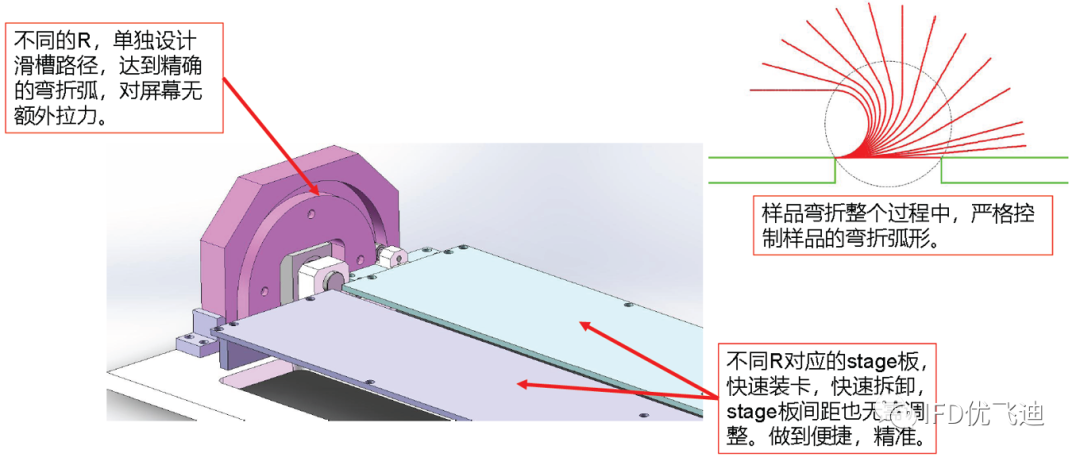

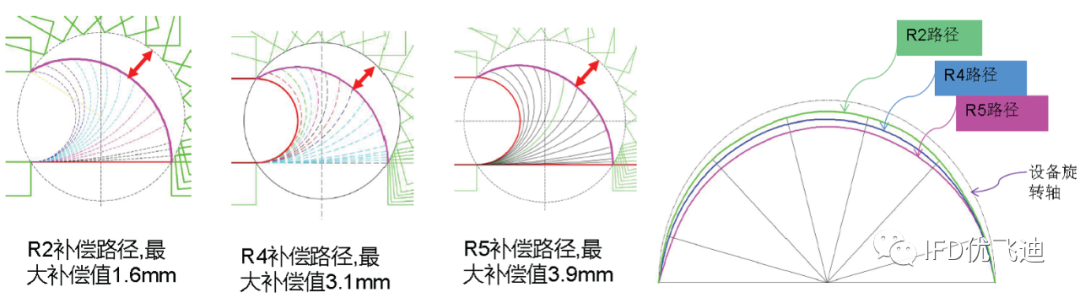

弯折路径–补偿

• 补偿路径的选择，优化，让样品在弯折过程中，曲率半径从无穷大逐渐收缩为R

• 路径通过双侧滑槽，同时保证无偏差

• 机构通过旋转+平移滑动，达到补偿路径

• 不同的R，特定的滑槽对应，确保补偿更精准

• 不同R，补偿路径趋势相同，但是最大补偿值不同

• 针对R<2的情况，必须考虑样品厚度对补偿路径的影响

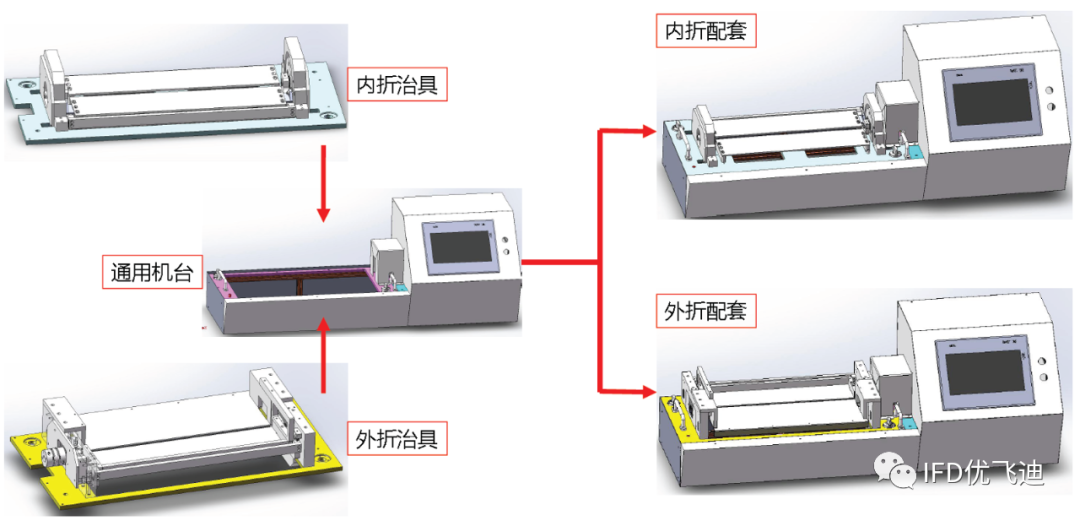

内外折切换

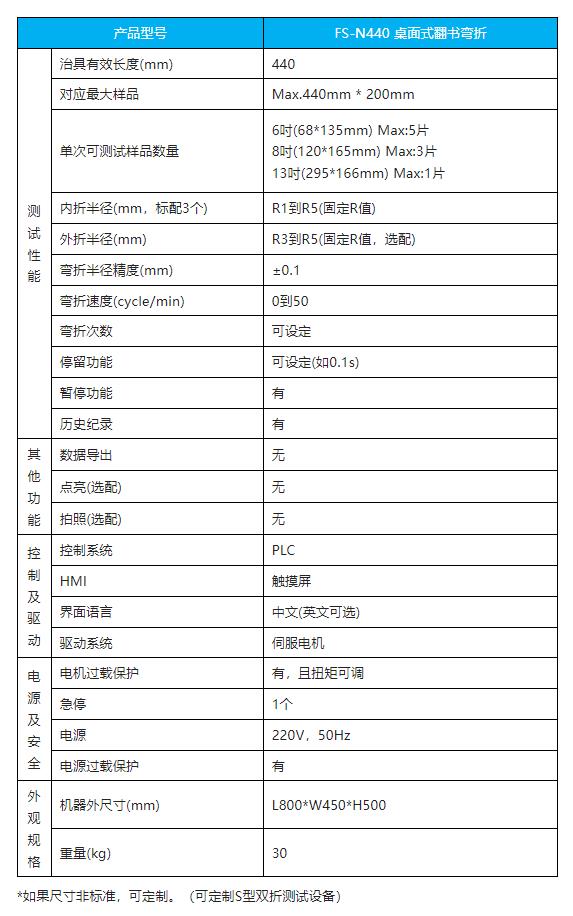

标准常温-桌面型产品参数

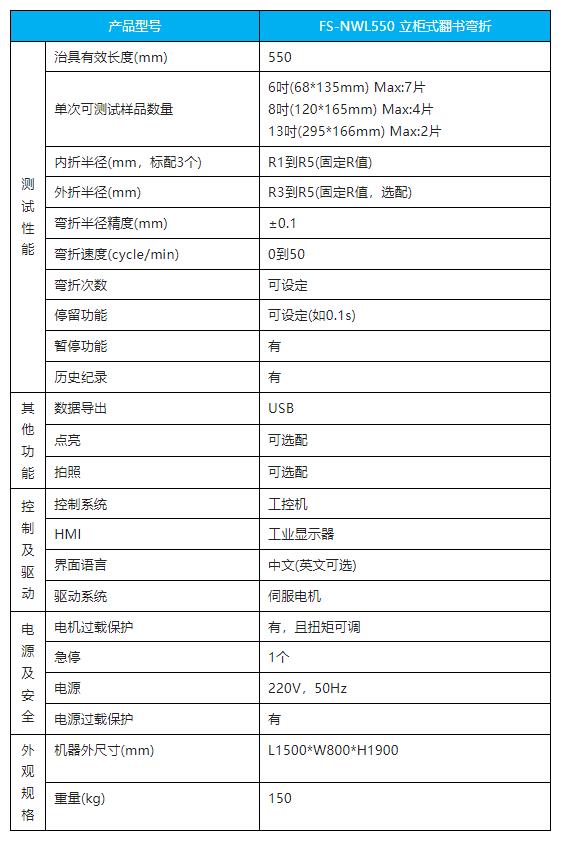

标准常温-立式产品参数

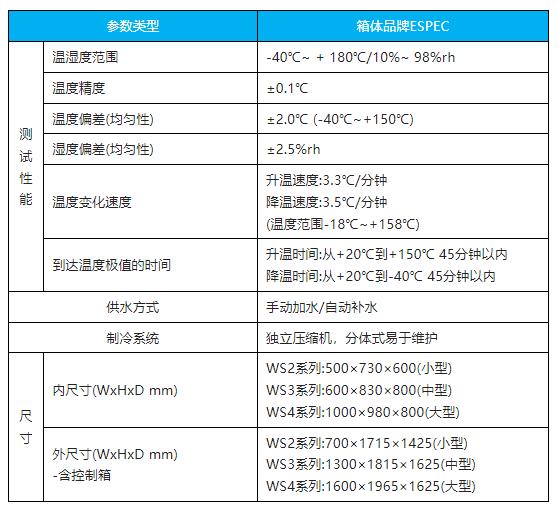

温湿环境测试设备产品参数

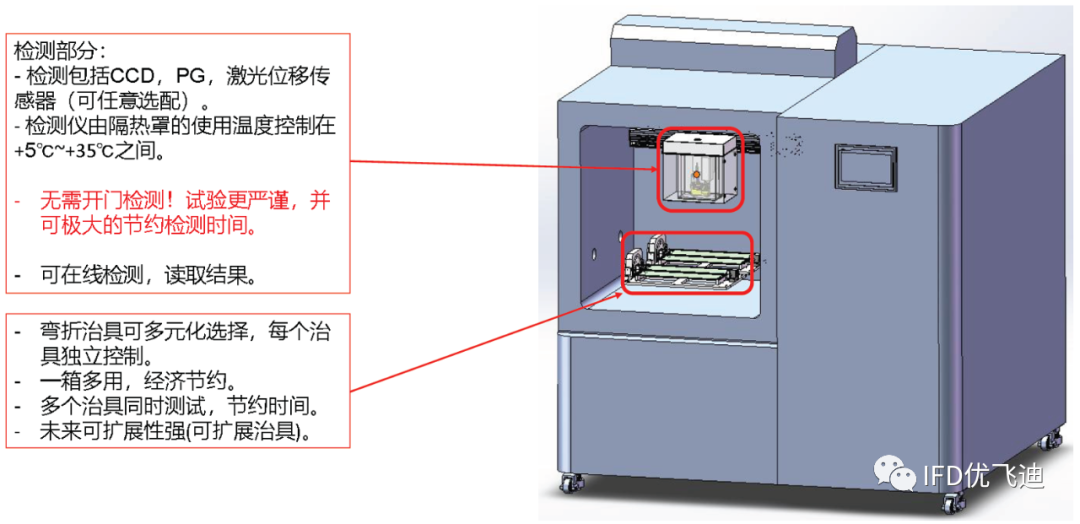

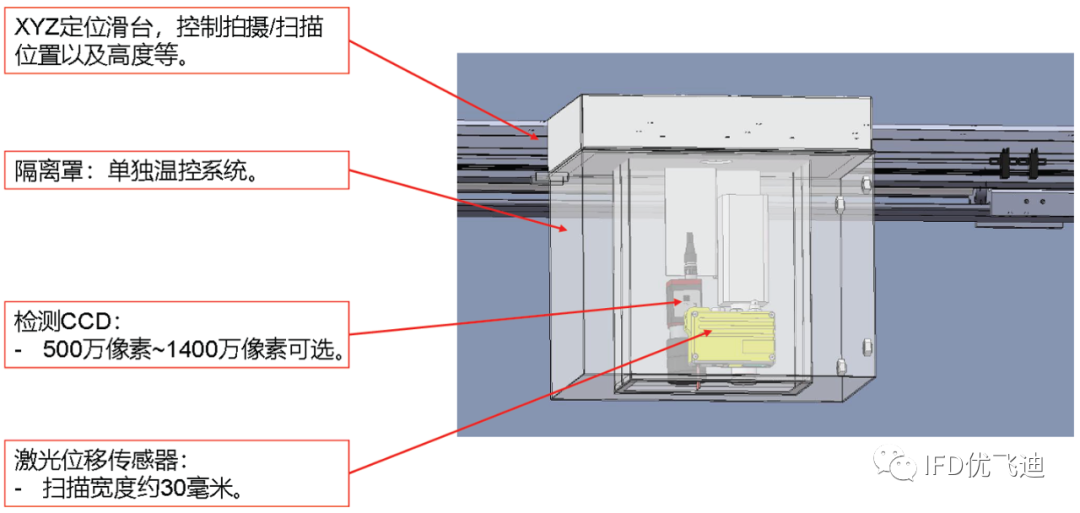

带检测功能解决方案

仿真的可靠性

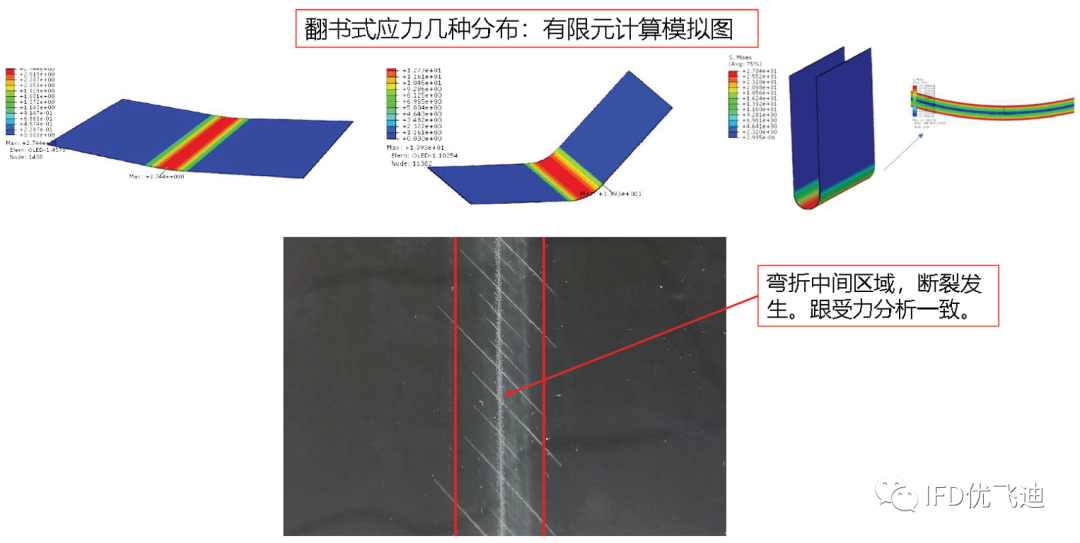

仿真可减少一定的试验量，加快新产品开发进度、降低研发成本及快速做方案选型。下图为基于柔性屏翻书式应用场景的仿真与试验对比。

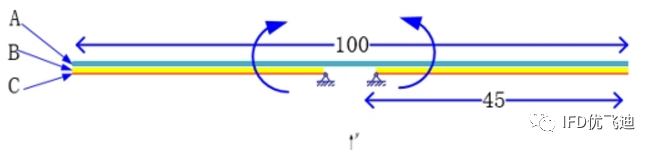

示例模型—模型描述

下面我们通过一个具体示例来展示柔性屏仿真分析流程:

• 分析涉及多体动力学+非线性结构耦合仿真

• 基于耦合仿真，可做到旋转轴/旋转中心在机构运动过程中按实际情况变化

• 本计算示例为针对翻书式弯折工况进行仿真分析（旋转轴固定）

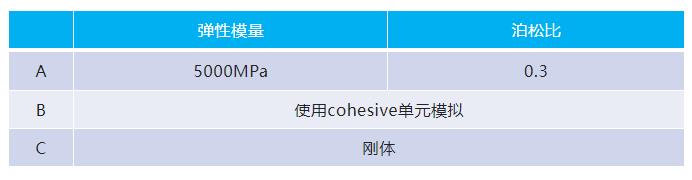

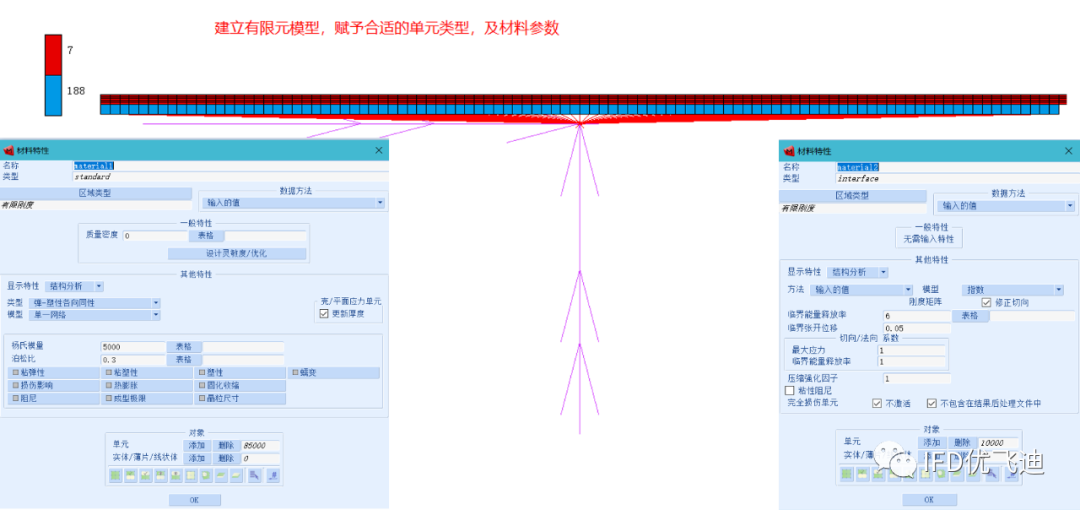

材料

实际FEA分析参数建议根据实际情况使用ASTM D897以及ASTM D1002测试标准获取。

ADAMS模型

MARC模型

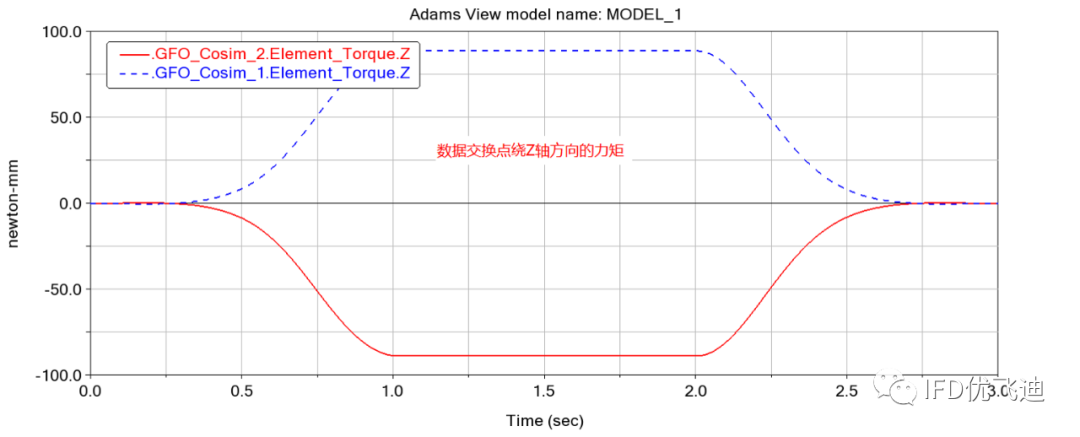

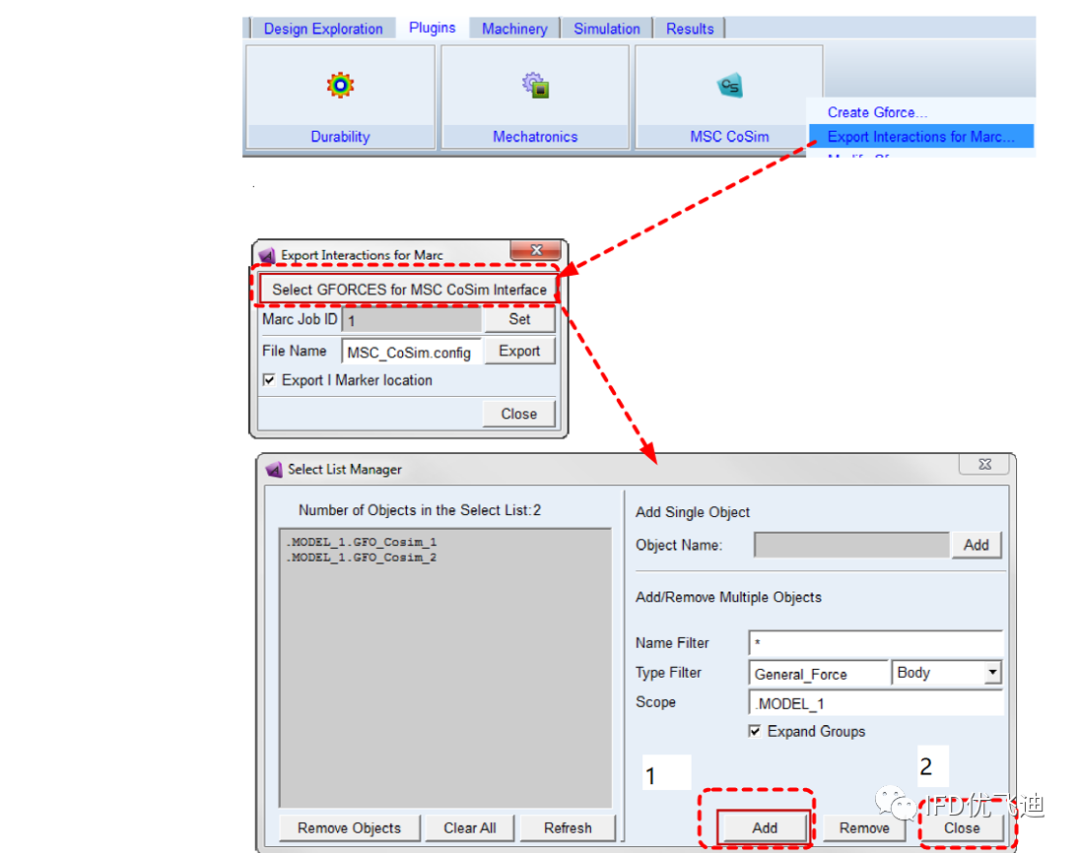

COSIM联合仿真

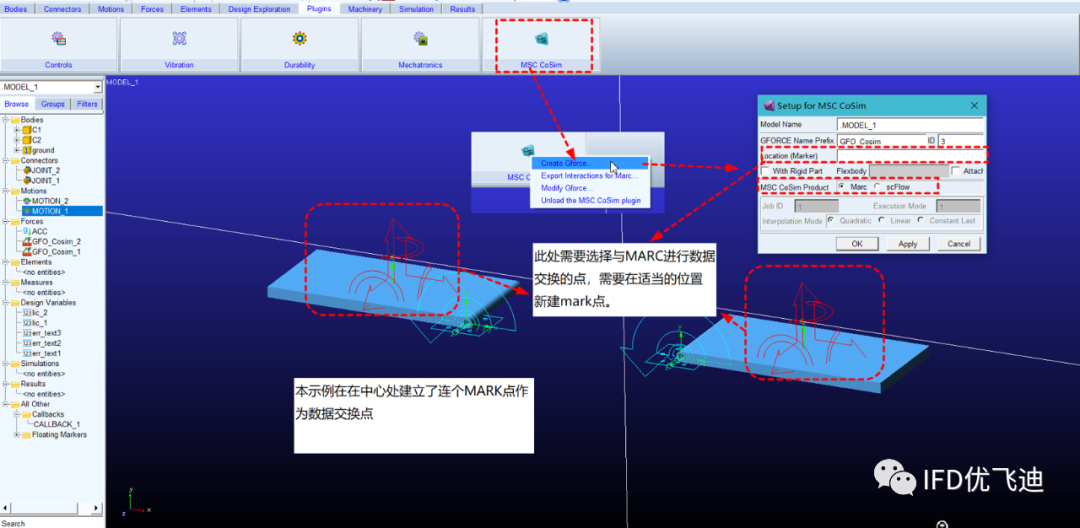

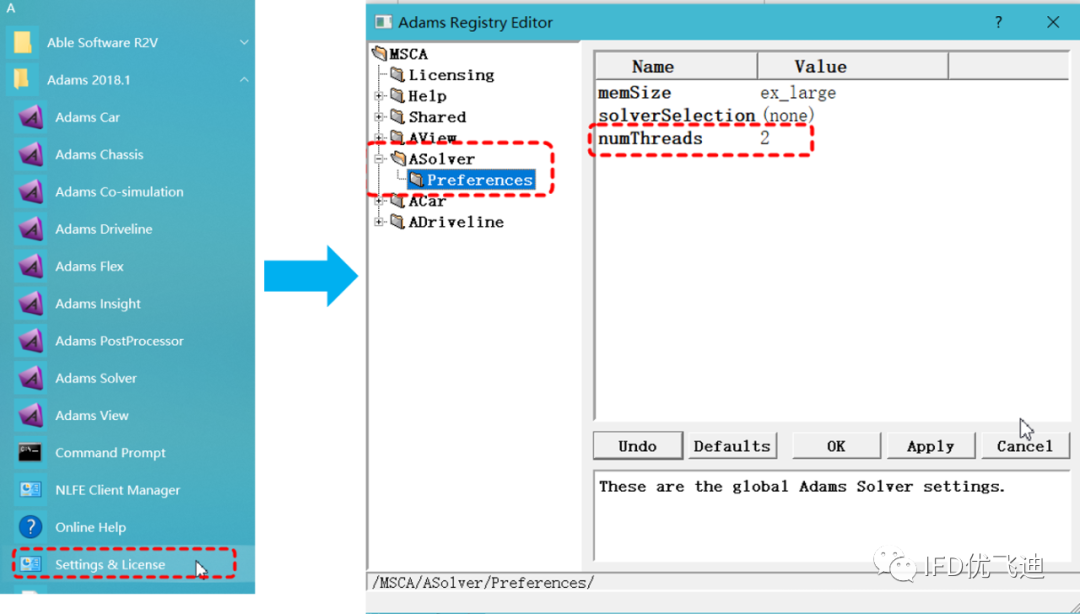

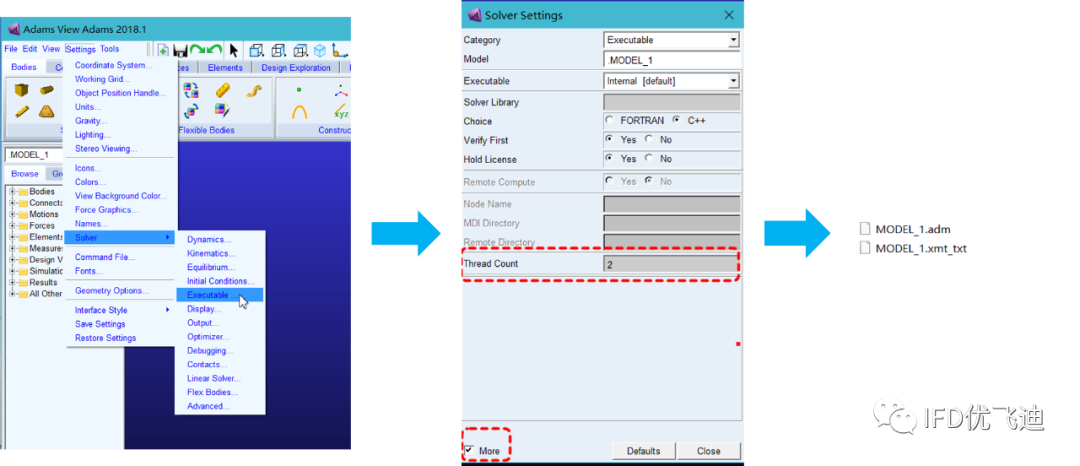

并行设置-ADMAS

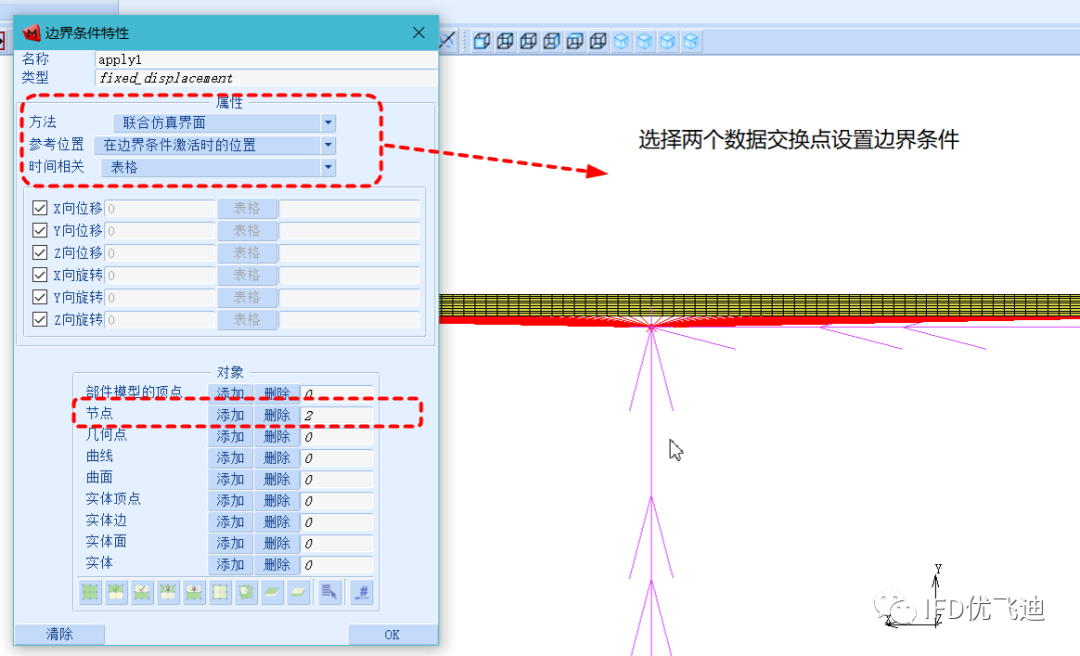

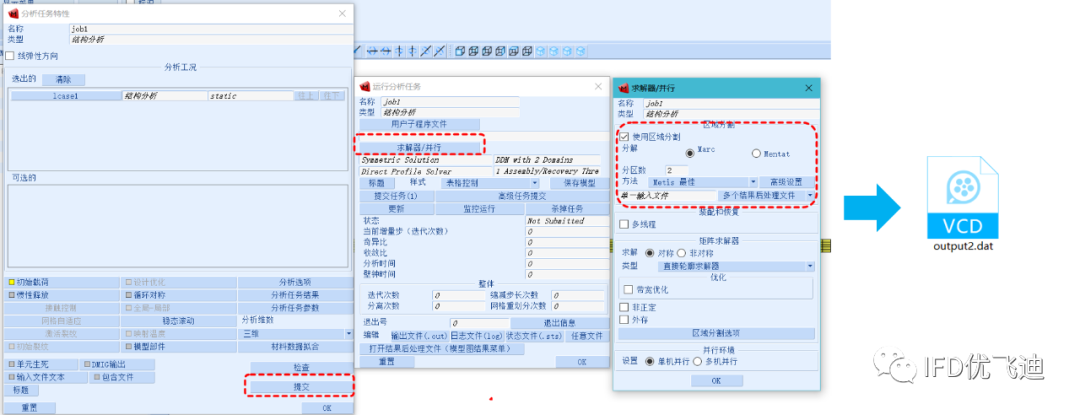

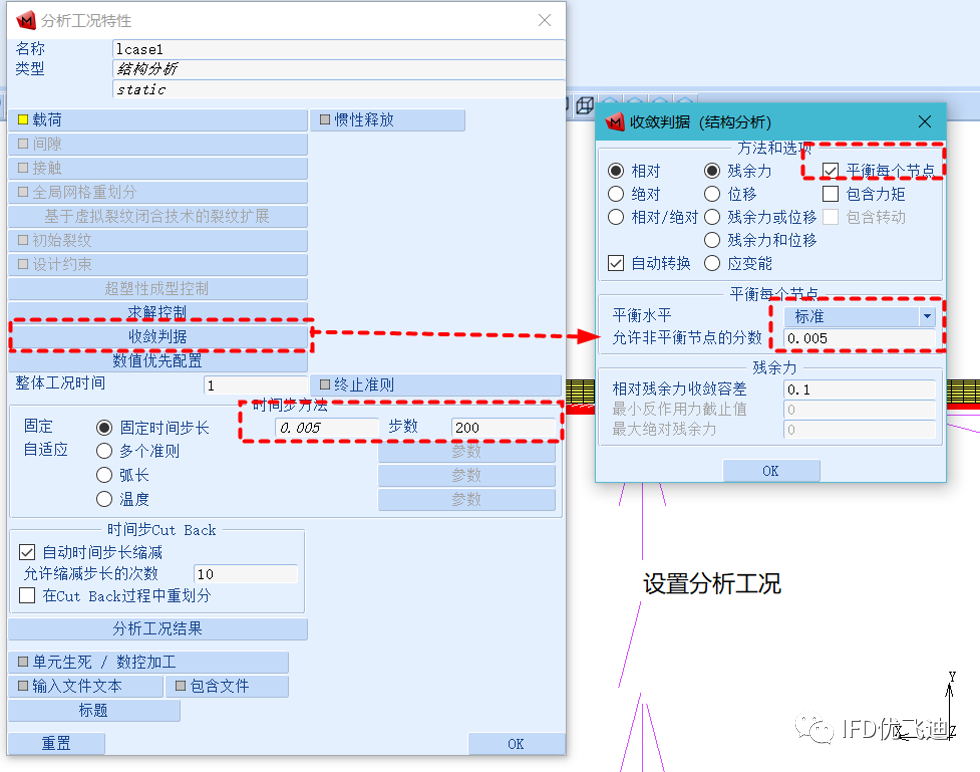

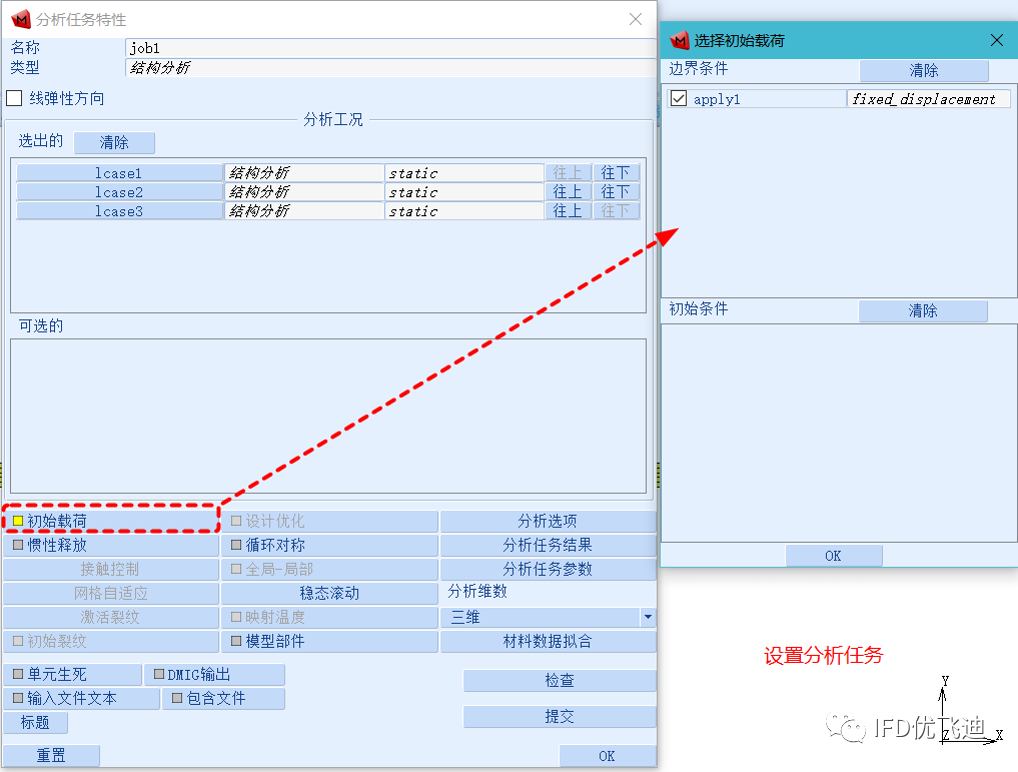

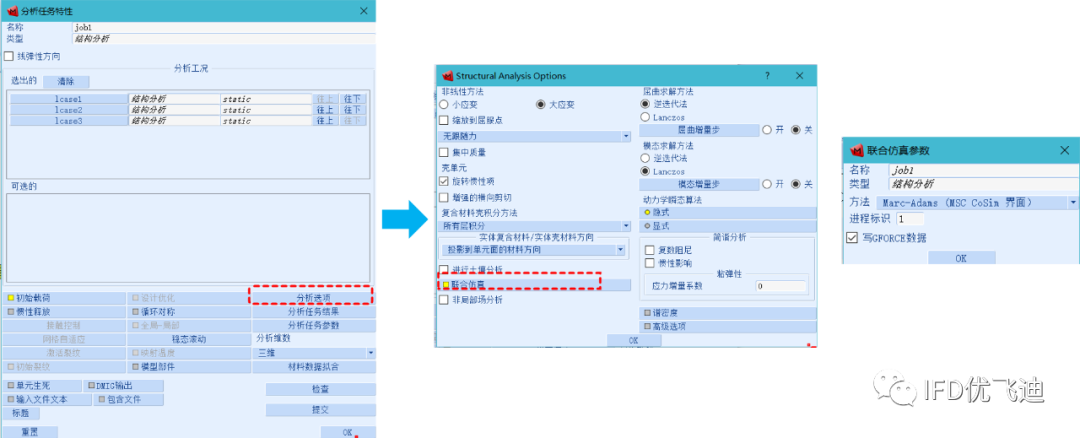

并行设置-MARC

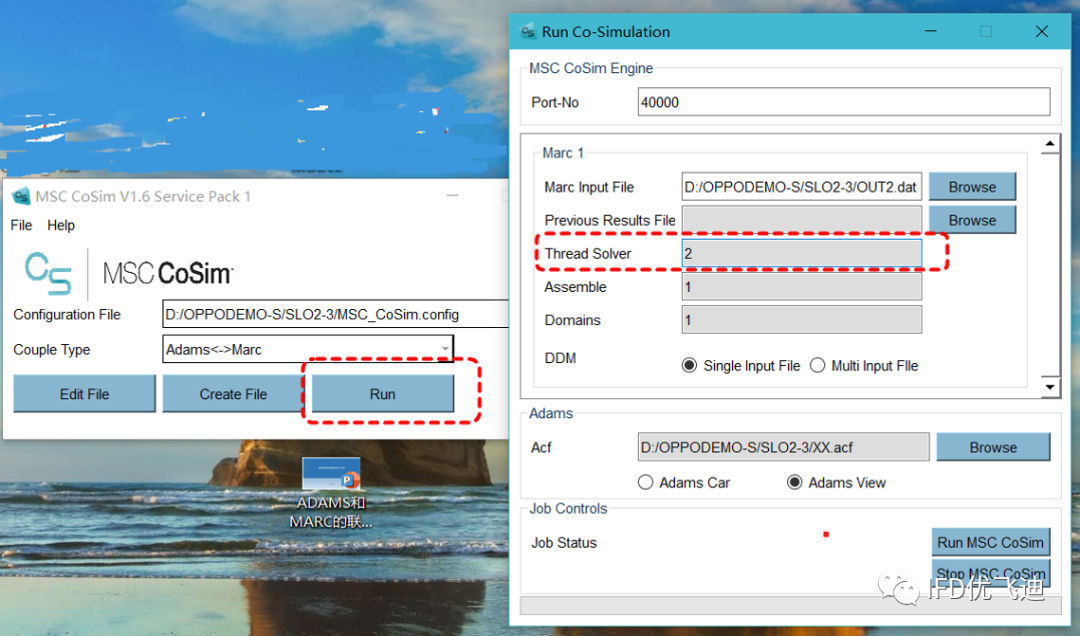

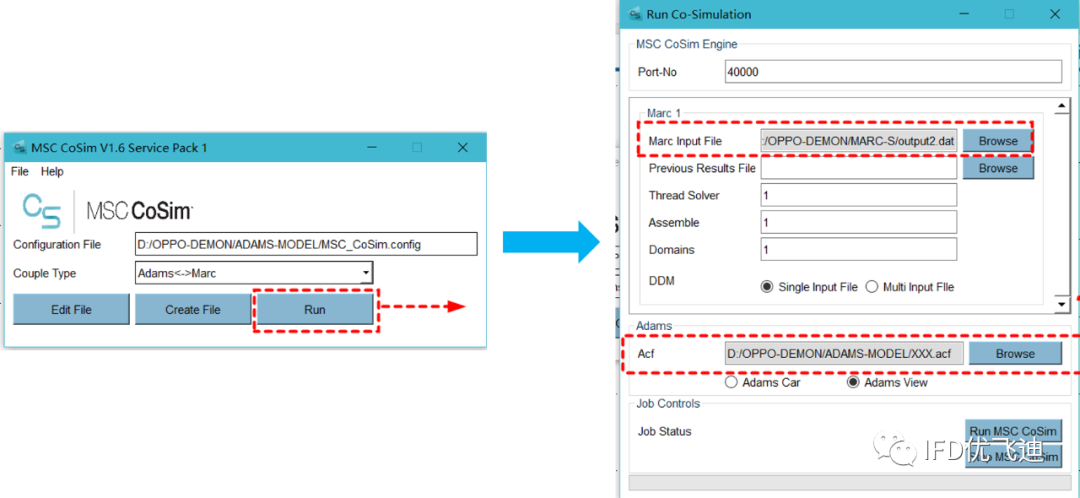

并行设置-COSIM

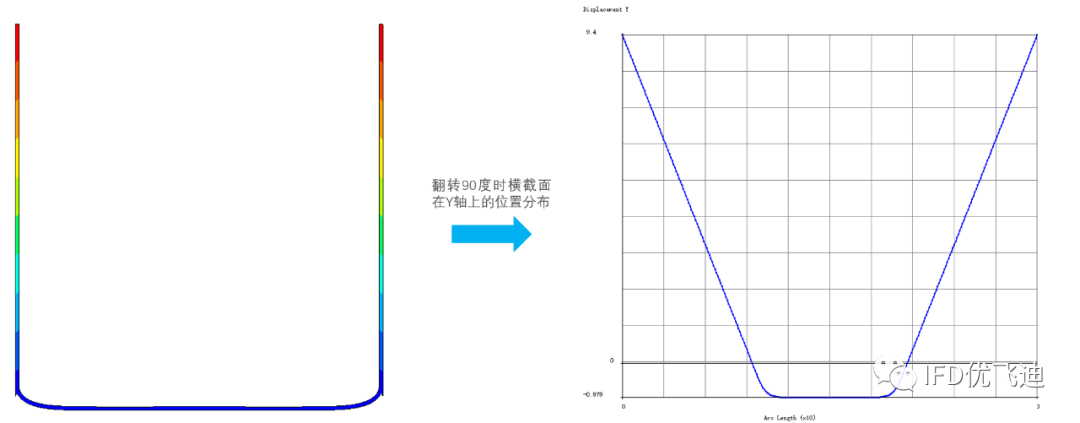

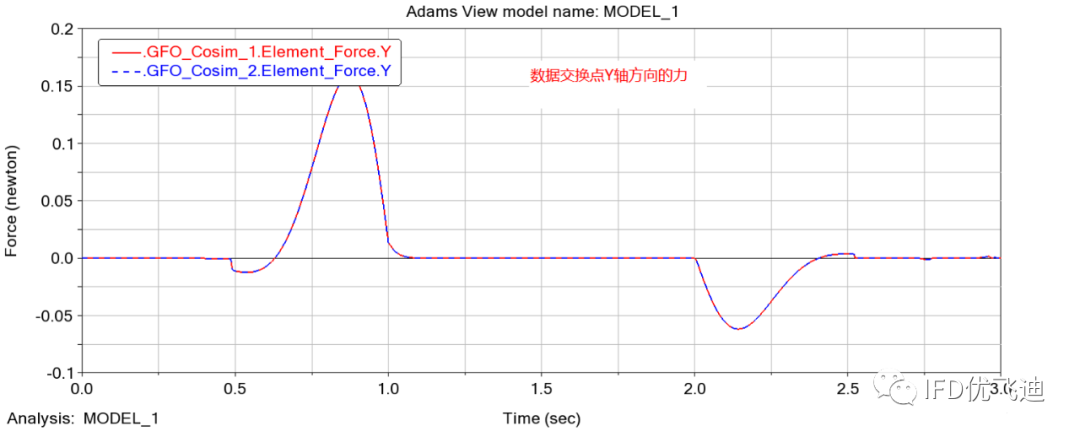

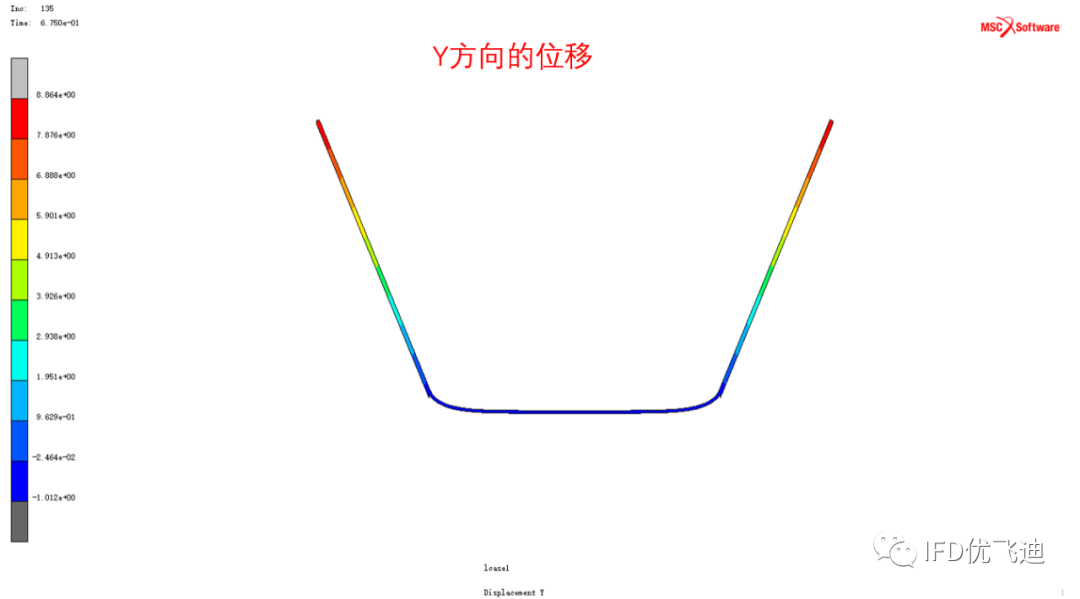

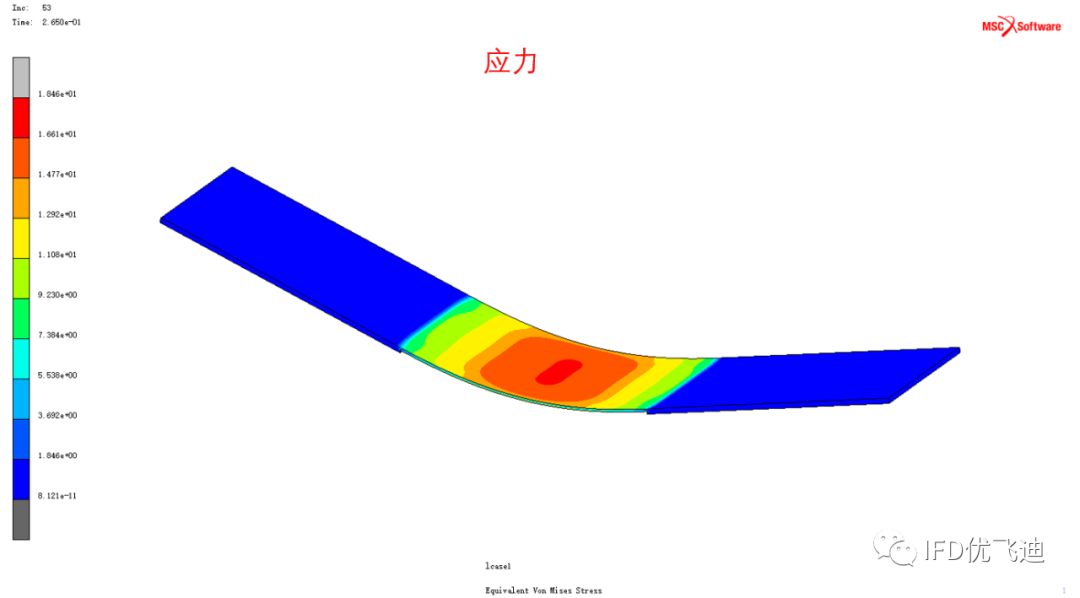

仿真结果
