Icepak提供全尺度（从芯片级别直到环境级别）的电子散热设计仿真能力。
热—电子设备运行的关键问题
电子器件的故障、性能与其工作温度有密切关系
对温度最为敏感的问题：

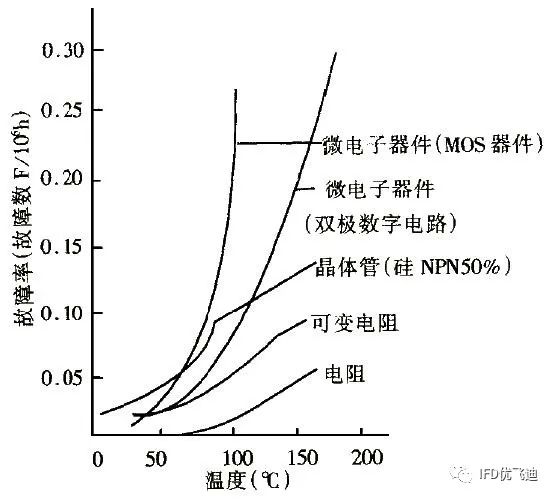

- 大量使用的半导体器件和微电路，故障率随温度的增加而指数级上升
甚至有些电子器件的性能表现与温升速度相关
电子热设计方法
热源处理
- 降额使用
- 特种元器件温度补偿与控制
- 合理设计印制电路板结构
热阻处理
- 元器件的合理布局可减小热阻
- 散热装置
降温处理
- 等温处理
- 控温处理
以上电子热设计方法的依据在哪？
CFD技术—与热测试并驾齐驱的热设计手段

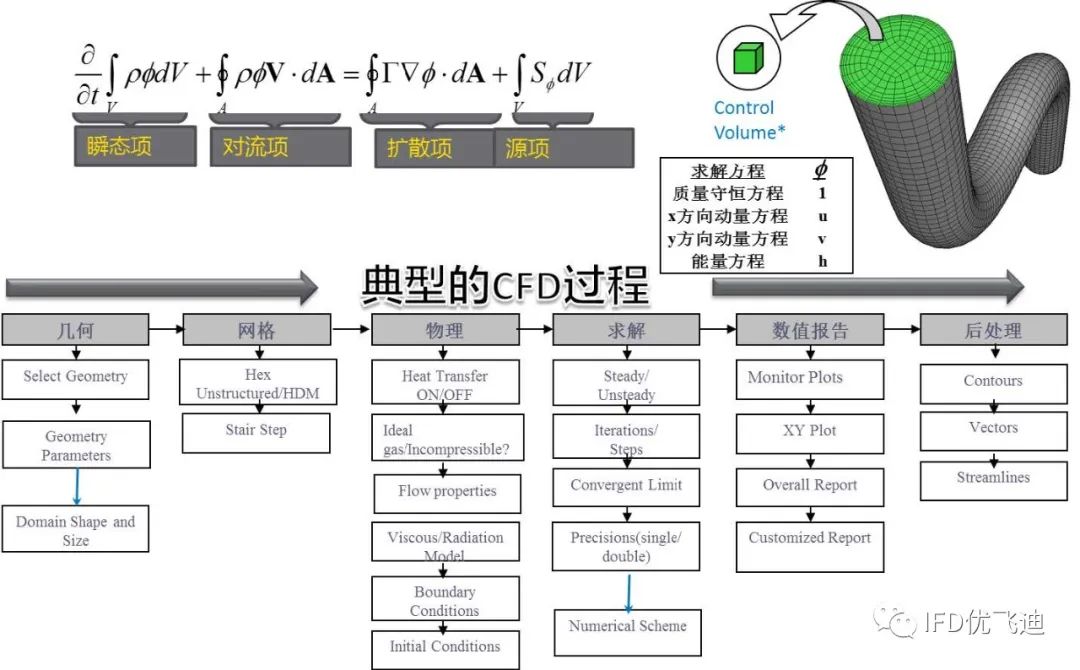

CFD技术（Computer Fluid Dynamics，计算流体动力学技术）是通过计算机来求解流动、传热等控制方程来获得流场信息的一种仿真方法。
成本低、速度快
模拟越来越逼近真实
- 几何
- 物理
电子热设计中仿真应用概览
ANSYS Icepak封装级电子散热仿真解决方案
为什么要使用CPS?
手机等终端设备的散热设计直接影响客户体验
- 工作性能不稳定
- 手机太烫不敢拿
IC热完整性设计不是一个简单的问题
- 一只芯片消耗的功率是动态功率和泄漏功率之和。随着温度上升，泄漏会呈指数增加。
许多泄漏结果都是由不准确的温度估计造成的
- 多数情况下，设计师在规定热目标时，都会依据IC温度不得超过105℃这个规则，没有考虑实际环境的影响。
如何在进行IC设计时充分考虑散热环境的影响？
- Chip<->Package<->System

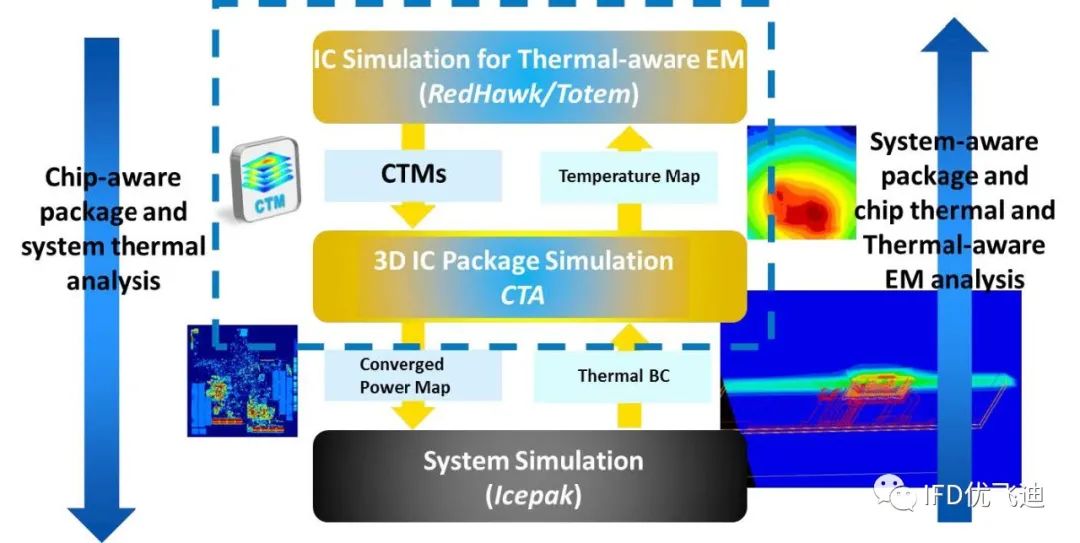

- ANSYS CPS（Chip-Package-System）联合解决方案

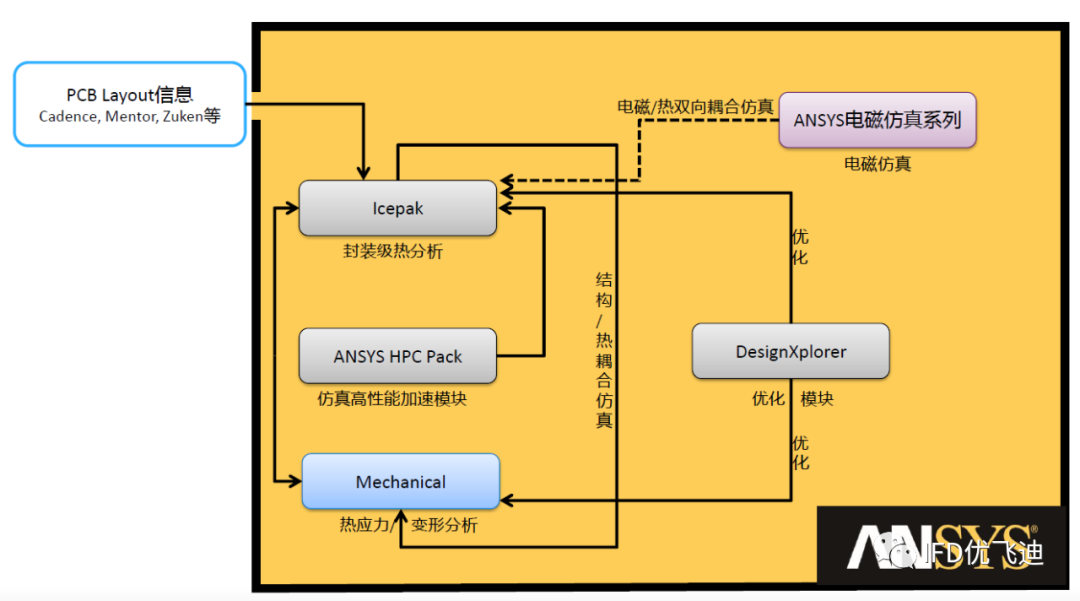

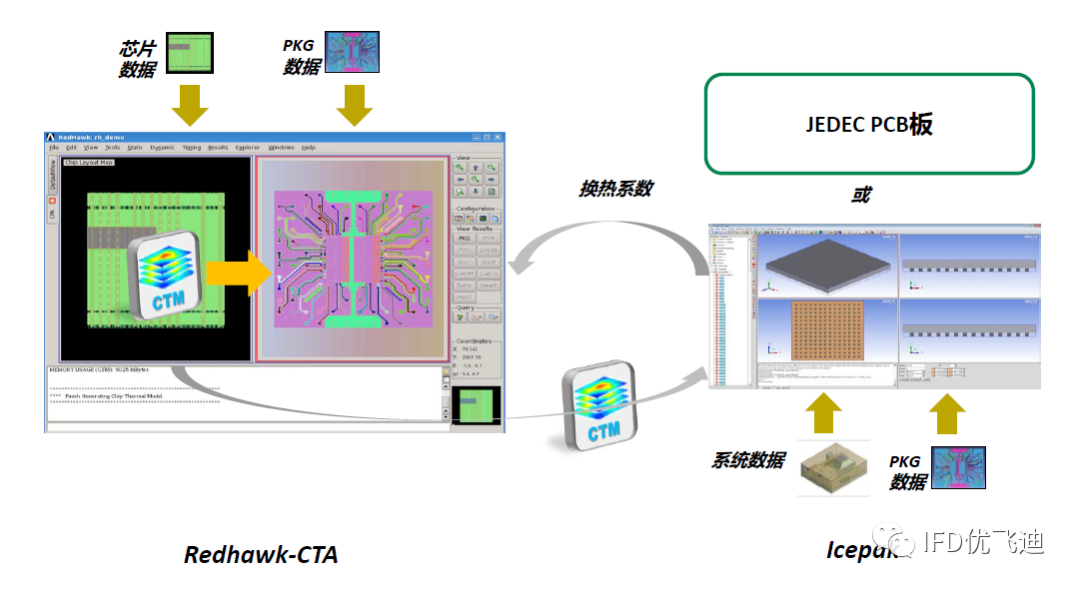

CPS工作流程

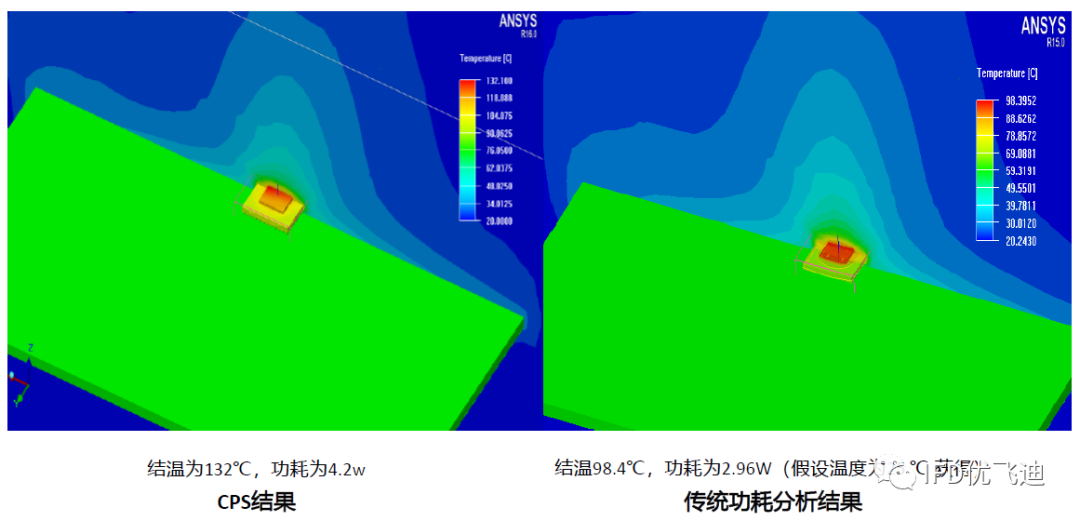

分析结果
ANSYS Icepak–专注于电子热设计

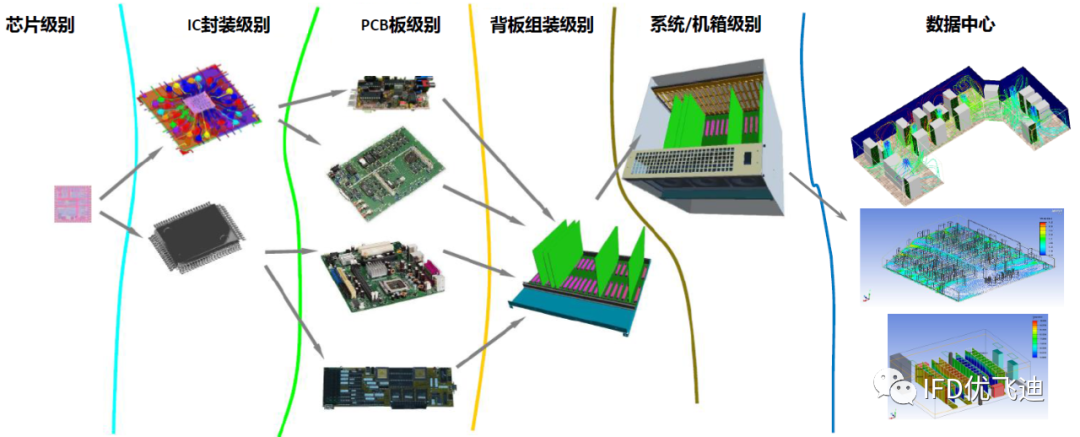

Icepak提供全尺度（从芯片级别直到环境级别）的电子散热设计仿真能力。
ANSYS Icepak–完整的热仿真工具

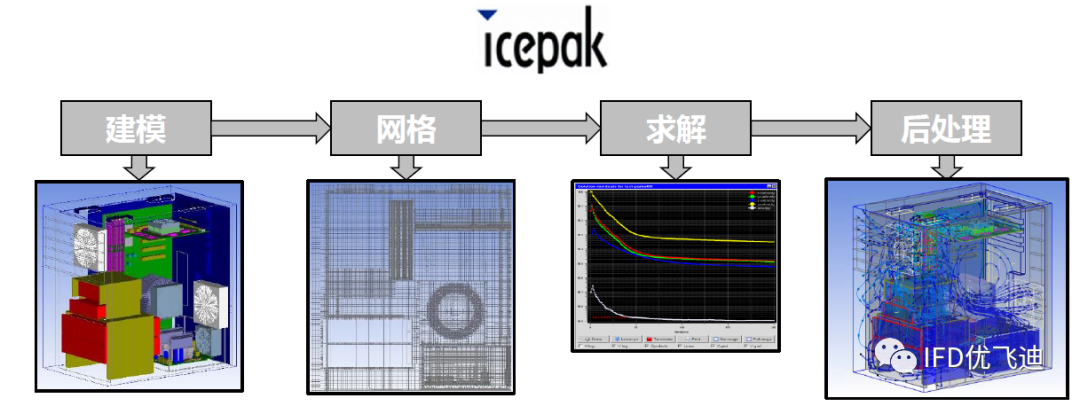

Icepak提供完整的热仿真流程/能力

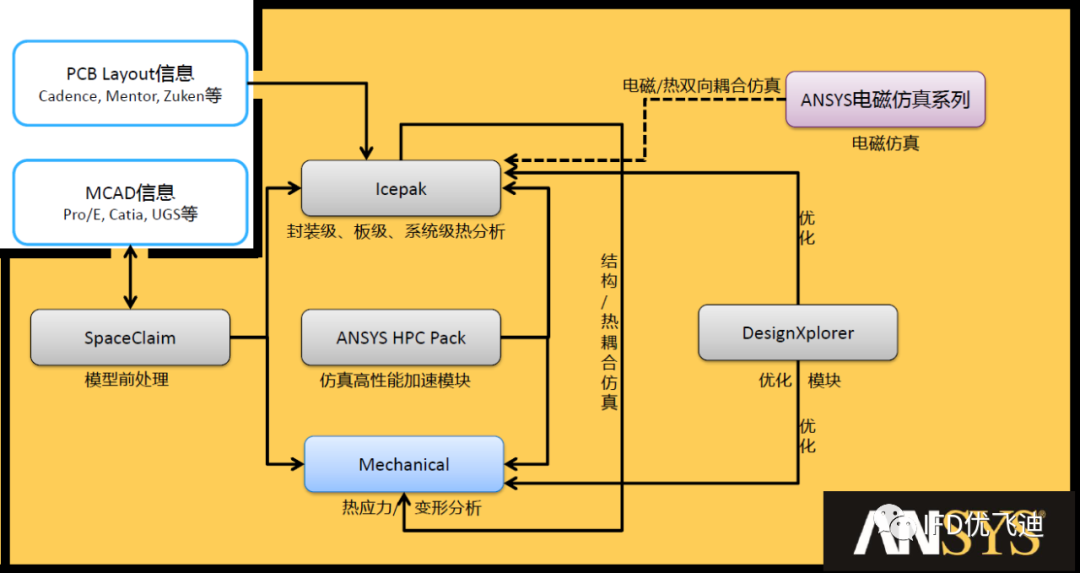

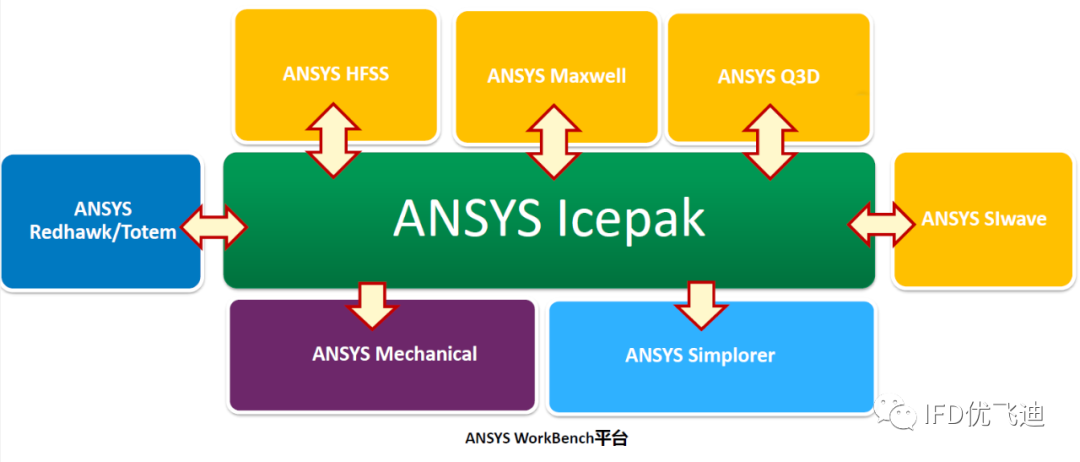

可集成于ANSYS Workbench，利用WB中的其它软件，完成上下游工作/多物理场分析
ANSYS ICEPAK的专业之处

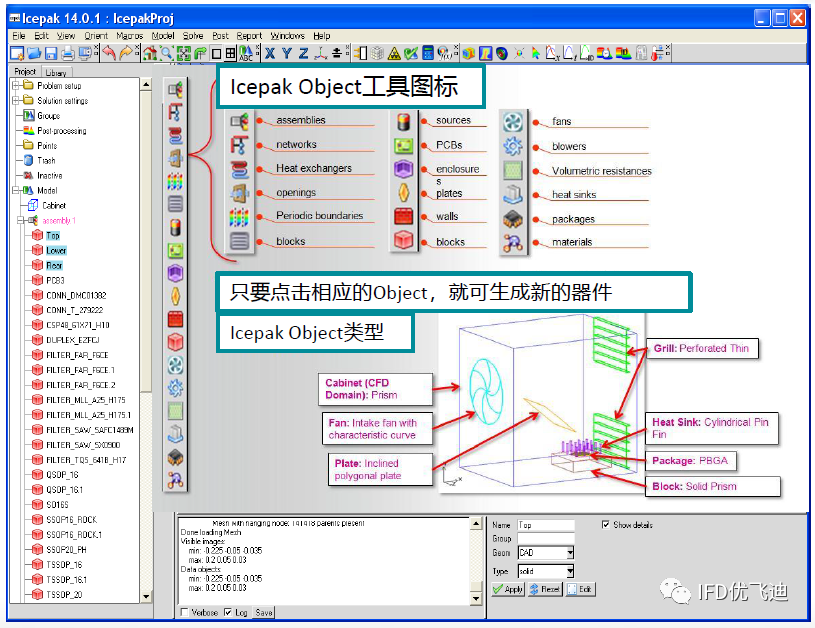

快速建模功能：ANSYS Icepak拥有一系列“Object”，借助于它们，用户可以快速建立常见的电子器件。
ECAD & MCAD 数据导入：
ANSYS Icepak可以导入各种格式的ECAD和MCAD数据格式
贴体网格自动划分Fluent求解器：
- ANSYS Icepak可以自动划分高质量的贴体网格，而非一般电子散热仿真工具非常粗糙的阶梯型网格。网格算法灵活多变，可根据具体问题选择最为合适的方法。Icepak网格技术在没有损失求解精度的情况下使得模拟速度大大加快！
- ANSYS Icepak使用全球CFD市场占有率最高的ANSYS FLUENT求解器。
> 模型多
> 算法丰富
> 求解稳定
> 并行效能好
- Icepak丰富的求解器功能：封装、板、系统热分析
> 稳态/瞬态问题
> 层流/湍流问题
> 强迫/自然/混合对流
> 多流体问题
> 内流/外流
> 固定/运动/对称边界
> 直流电/焦耳热
> 温度相关物质属性
> 辐射传热、太阳辐射
> 湿度分析
> 污染物扩散
结果可视化：
- 速度矢量图、温度云图、流线图、等值面、任意剖面、XY曲线、动画等等
- Overview、Summary、详细的HTML报告
WB集成 (多物理场耦合)
产品方案
ANSYS封装级热仿真产品方案
一般情景下的模块搭配
IC 封装热分析
芯片产生的热量通过内部结构由芯片结区到达外壳的外表面。通过结构拓扑优化来获得最佳的散热效果。
Icepak封装热模拟的特点
− 与EDA软件接口完善。设计->仿真流程通畅便捷

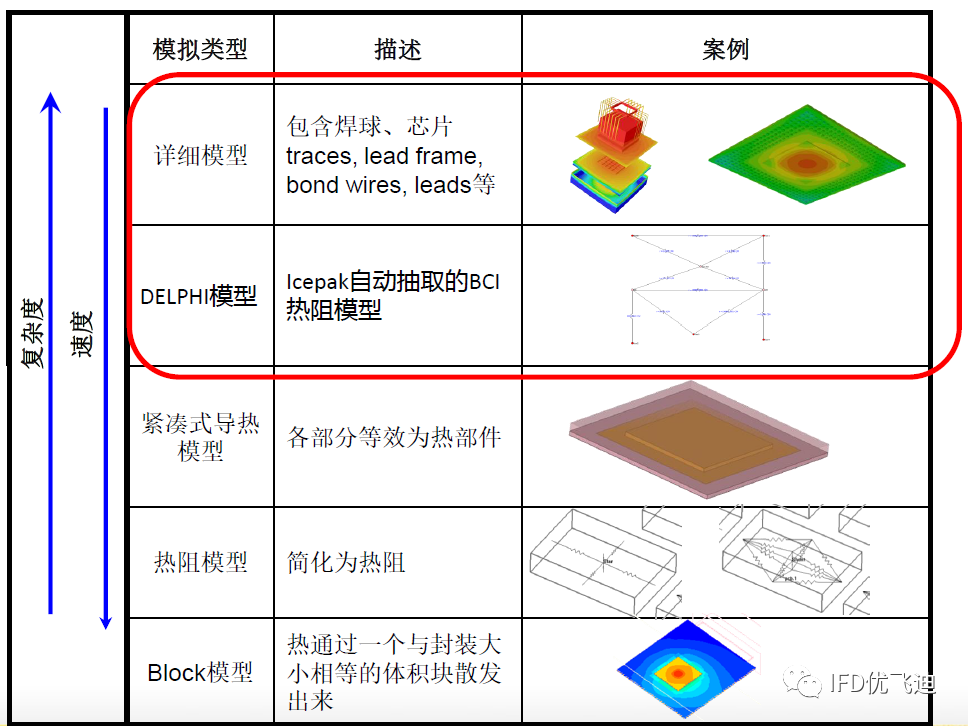

− 多种层次的模型
详细模型（封装厂家），双热阻模型，DELPHI模型（封装厂家->下游厂家）
− 提供JEDEC*标准规定的测试条件，自动生成符合JEDEC标准的测试环境。
*JEDEC即固态技术协会，是微电子产业的领导标准机构。在过去50余年的时间里,JEDEC所制定的标准为全行业所接受和采纳。
ANSYS Icepak封装模拟案例

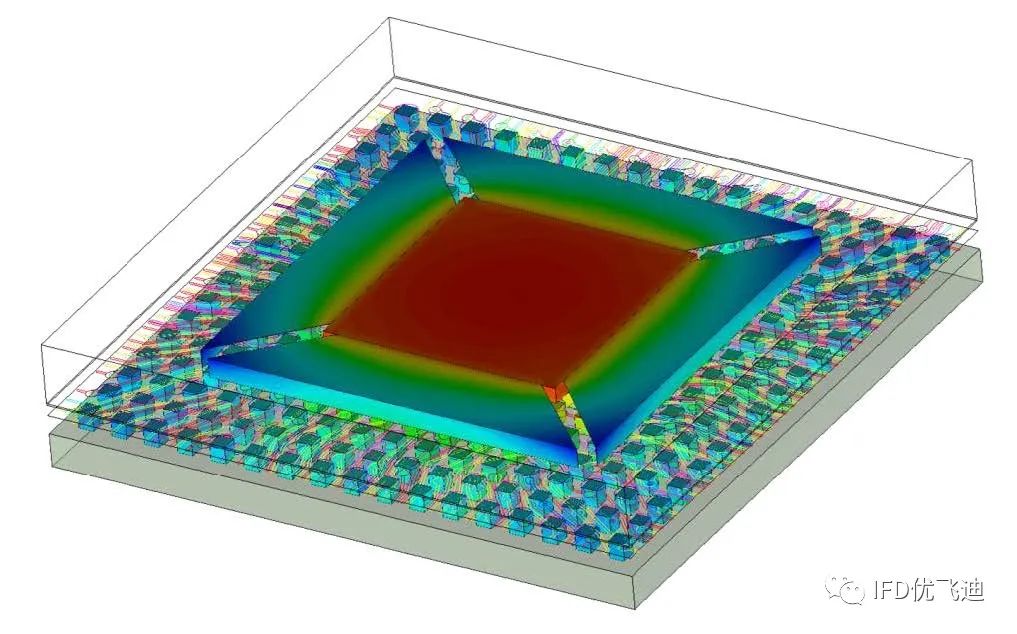

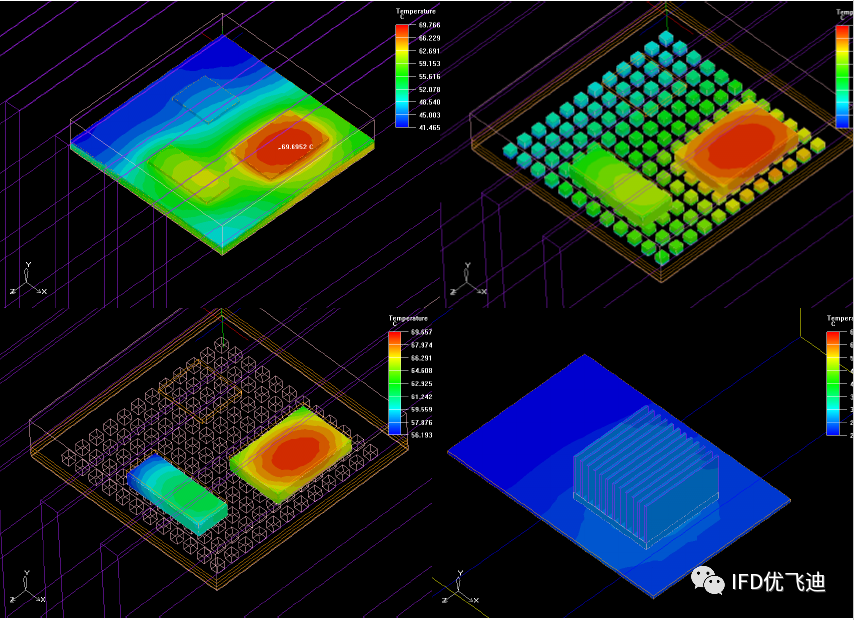

详细封装-热沉的热仿真
封装基板导热的详细模拟
Icepak可以导入封装基板的Trace数据，并基于此，对当地的导热系数根据其残铜率进行评估。
此举极大提高了封装结构散热通道模拟的准确性。
可以获得更高精度的温度分布和热阻值。

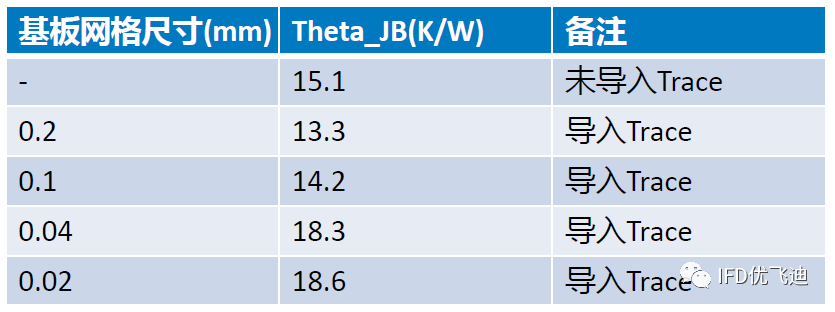

封装基板Trace导入对计算结果的影响

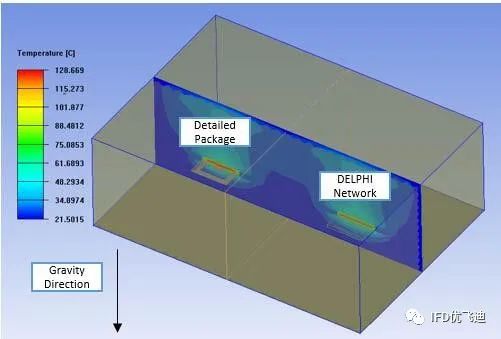

DELPHI模型抽取
∆ BGA型封装的DELPHI热网络结构
DELPHI 模型
用于系统级散热的封装热网络模型标准

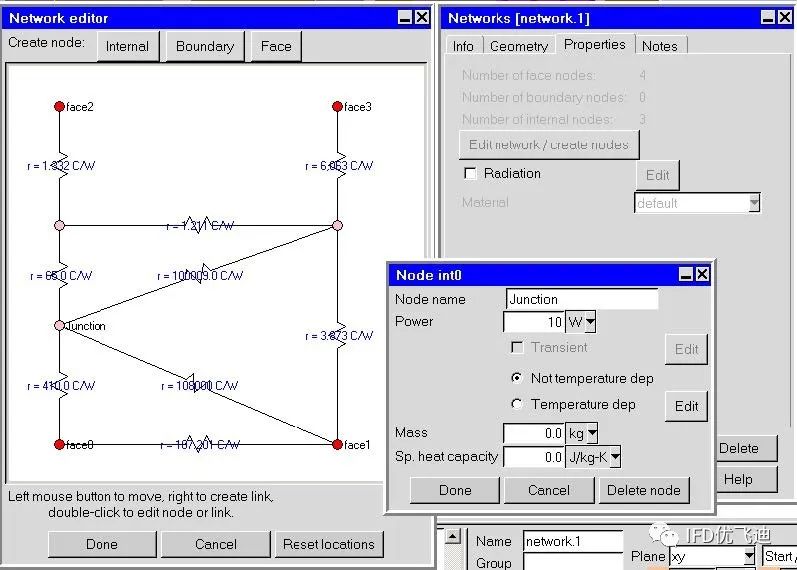

Icepak的DELPHIExtractor 可以使用MS Excel自动生成DELPHI模型
DELPHI是BCI模型（Boundary Conditions Independent）
Icepak DELPHI模型支持MCM
