为节省成本,提高设计效率,电磁仿真已经被广泛地应用于天线、滤波器、耦合器、功分器、电缆及PCB等各行各业中。

案例展示

项目痛点

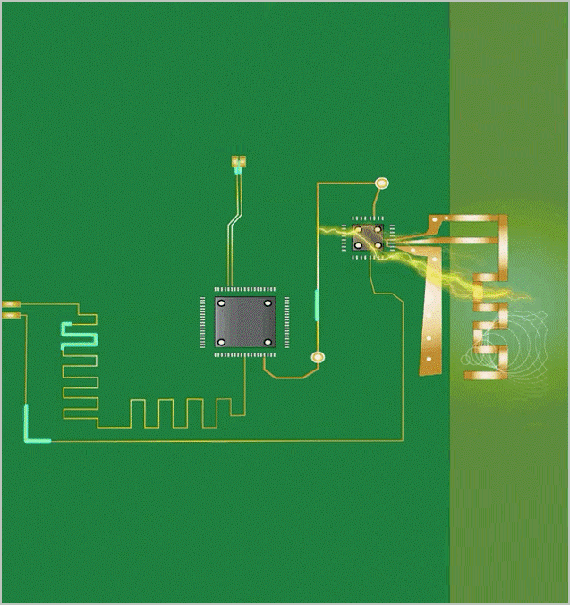

5G手机集成多个频带的无线系统(CellularWiFiGPS)在设备,导致在有限空间内并存多个射频器件。当多个射频器件并存于一个充满数字信号的紧凑空间同时工作时接收机输入端出现干扰时,会出现复杂的接收灵敏度TIS下降“de-sense”等问题。因为这些数字信号本身会产生射频辐射,造成接收器减敏。


解决方案

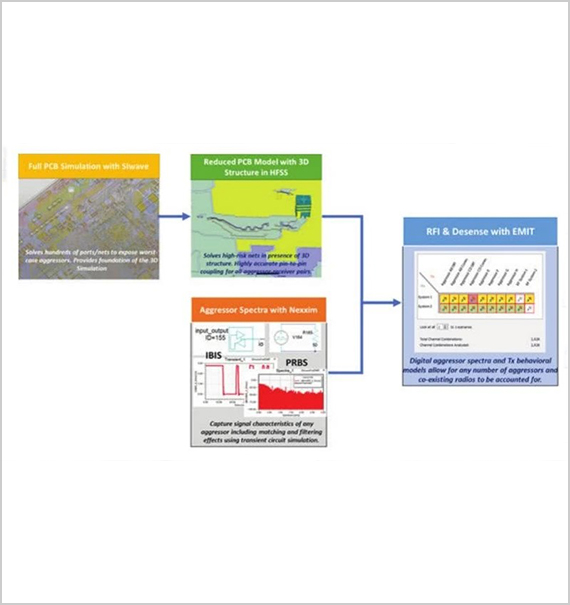

采用Design-By-Desense工作流程,工程师能够仿真确定5G智能手机中天线阵列装配体与DDR4存储器模块间的干扰程度及其影响。

项目价值

1、在产品定型前期就可以对射频干扰问题进行定性分析。

2、采用仿真来定位、定性分析“de-sense”问题可以缩短产品定型周期、提升产品竞争力。
